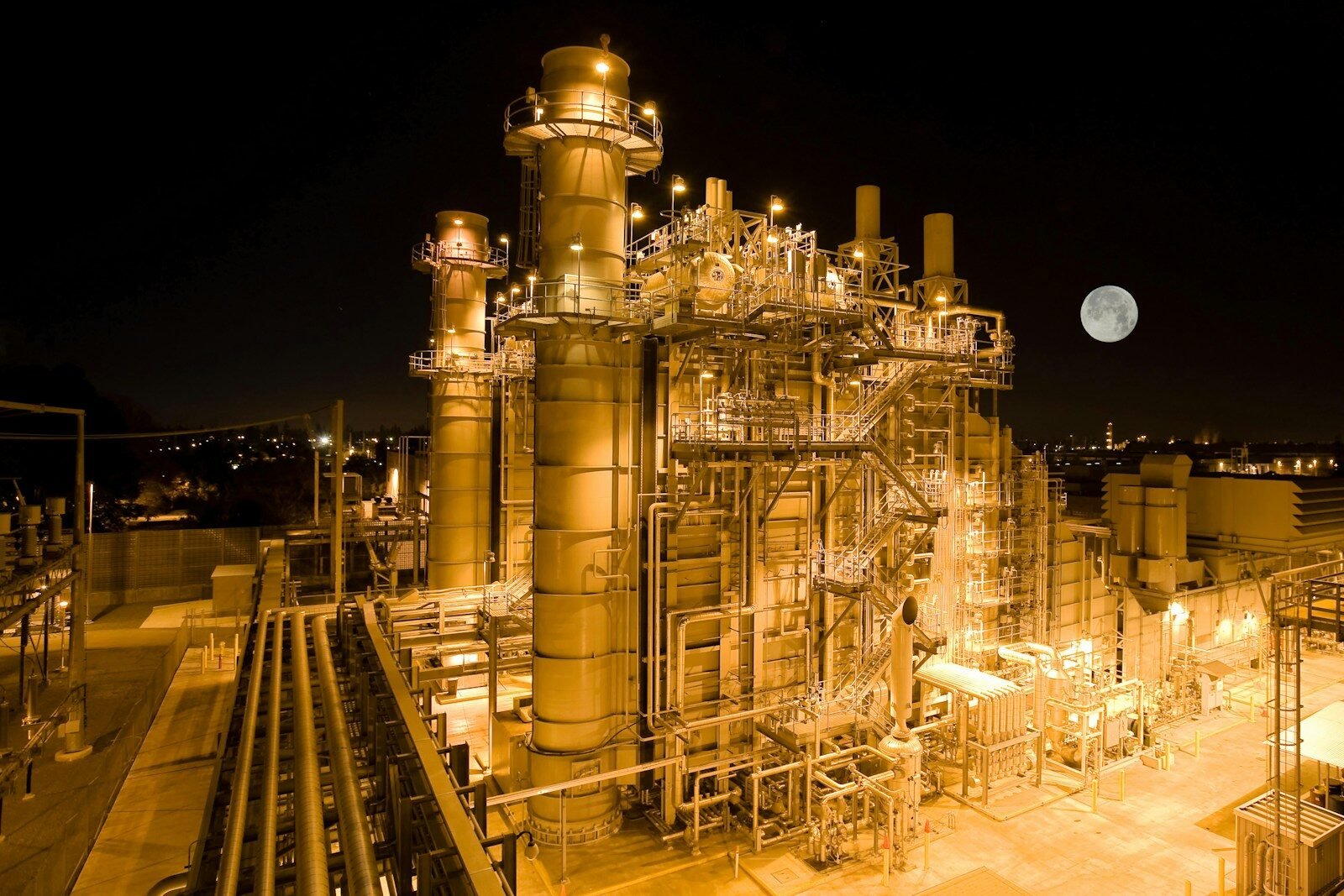

Calorifuge industriel : comment limiter les pertes thermiques sur un site de production ?

Sur un site de production, les réseaux chauds peuvent perdre une part importante de leur énergie avant même que celle-ci soit utilisée par les équipements ou les procédés. Le calorifuge industriel vise à réduire ces échanges thermiques en isolant les tuyauteries, vannes, cuves et autres installations concernées. Pour être réellement efficace, il doit toutefois être dimensionné en fonction des températures, de l’environnement et de l’état du réseau.

Identifier les principales sources de pertes thermiques

La première étape consiste à repérer les équipements et les sections de réseau qui dissipent le plus de chaleur. Les canalisations transportant de la vapeur, de l’eau chaude ou des fluides de process constituent naturellement des zones prioritaires, surtout lorsqu’elles parcourent de longues distances dans des locaux dont la température est nettement inférieure à celle du fluide.

L’analyse doit aussi porter sur les équipements annexes. Vannes, brides, échangeurs, réservoirs, corps de pompe et raccordements peuvent représenter des surfaces importantes d’échange avec l’air ambiant. Dans cette logique, poursuivre cette réflexion permet de replacer le calorifuge dans une démarche plus globale d’identification des points où l’énergie thermique se dissipe inutilement sur une installation industrielle.

Une inspection visuelle apporte déjà de nombreuses informations. Une canalisation nue, une protection extérieure endommagée ou une section où l’isolant a été retiré lors d’une maintenance constituent des anomalies faciles à repérer. Les différences de température entre plusieurs parties d’un même réseau peuvent également aider à identifier les zones qui méritent une analyse plus poussée.

La priorité ne doit donc pas être donnée automatiquement aux réseaux les plus longs. Une petite section très chaude ou un équipement présentant une grande surface non isolée peut parfois générer davantage de pertes qu’une canalisation plus étendue mais déjà correctement protégée.

Hiérarchiser les réseaux selon leur potentiel d’économie

Tous les réseaux d’un site ne présentent pas le même intérêt énergétique. Il est donc préférable de classer les interventions selon leur potentiel plutôt que d’isoler indistinctement toutes les installations.

Plusieurs paramètres permettent d’évaluer cette priorité :

• la température du fluide transporté ;
• la différence entre cette température et l’ambiance ;
• la longueur et le diamètre du réseau ;
• le nombre d’heures de fonctionnement annuel ;
• l’état de l’isolation existante ;
• la présence de nombreuses singularités non isolées.

Plus un réseau fonctionne longtemps à une température élevée, plus les pertes cumulées peuvent devenir significatives. Une tuyauterie utilisée en continu mérite généralement davantage d’attention qu’une installation très rarement sollicitée.

Cette hiérarchisation permet également de construire un plan d’investissement progressif. Les sections les plus pénalisantes peuvent être traitées en premier, puis les économies obtenues servent de référence pour planifier les phases suivantes.

Choisir une isolation adaptée aux températures de fonctionnement

Une fois les réseaux prioritaires identifiés, le choix du système isolant devient déterminant. Un matériau ne peut pas être sélectionné uniquement à partir de son prix ou de son épaisseur.

La température maximale du fluide, les conditions ambiantes et l’exposition mécanique doivent être prises en compte. Une canalisation de vapeur ne présente pas les mêmes exigences qu’un réseau d’eau chaude basse température.

L’épaisseur d’isolation doit elle aussi être cohérente avec l’objectif recherché. Une protection trop faible peut réduire partiellement les pertes sans atteindre le niveau de performance attendu. À l’inverse, augmenter l’épaisseur sans analyse préalable n’est pas toujours économiquement pertinent.

La protection extérieure joue également un rôle important. Elle doit préserver l’isolant contre l’humidité, les chocs, la poussière et les agressions rencontrées dans l’environnement industriel.

Sur une installation extérieure ou fortement exposée, cette enveloppe contribue directement à la durabilité du calorifuge. Une isolation performante mais régulièrement dégradée risque de perdre rapidement une partie de son efficacité.

Ne pas négliger les vannes, brides et autres points singuliers

Les sections droites sont souvent correctement isolées, alors que les points singuliers restent parfois découverts. Pourtant, leur température peut être comparable à celle des tuyauteries environnantes.

Une seule vanne représente une surface limitée, mais un réseau industriel peut en comporter plusieurs dizaines ou centaines. Les pertes cumulées deviennent alors significatives.

Les brides, raccords, filtres et autres équipements nécessitent donc un traitement adapté. La difficulté consiste à concilier isolation thermique et accessibilité pour la maintenance.

Des solutions démontables peuvent être utiles lorsque les composants doivent être inspectés ou entretenus régulièrement. Elles permettent de retirer la protection, d’effectuer l’intervention puis de remettre l’isolation en place sans la détruire.

Cette approche évite également que certaines zones restent durablement nues après une opération de maintenance. Sur de nombreux sites, une partie des pertes thermiques provient précisément d’isolants déposés puis jamais reposés correctement.

Rénover les calorifuges anciens ou dégradés

Un réseau déjà isolé n’est pas forcément performant. Avec le temps, l’isolant peut être comprimé, humidifié, déchiré ou partiellement absent.

La protection extérieure peut elle aussi se détériorer et laisser pénétrer l’eau. Une isolation humide perd généralement une partie de ses propriétés et peut également favoriser des dégradations sur les équipements qu’elle recouvre.

Il est donc utile d’intégrer le calorifuge aux inspections périodiques du site. Plusieurs défauts doivent attirer l’attention :

• enveloppes métalliques ouvertes ou déformées ;
• isolants visibles ou détrempés ;
• sections laissées nues après maintenance ;
• raccords présentant des discontinuités ;
• zones très chaudes perceptibles malgré la présence d’une isolation.

Ces constats permettent de programmer des réparations ciblées avant que la dégradation ne s’étende.

Dans certains cas, il n’est pas nécessaire de remplacer toute l’isolation. Une remise en état localisée suffit à restaurer la continuité thermique et à prolonger la durée de service du système existant.

Intégrer le calorifuge à la maintenance industrielle

Le calorifuge doit être pensé avec les opérations de maintenance, et non indépendamment d’elles. Une isolation très performante peut devenir problématique si elle empêche l’accès rapide à une vanne, un capteur ou un équipement régulièrement contrôlé.

Il est donc préférable d’identifier en amont les composants devant rester démontables. Les solutions utilisées autour de ces zones doivent faciliter les interventions sans sacrifier inutilement la performance thermique.

La coordination avec les équipes de maintenance permet aussi d’éviter les pertes provoquées par des déposes répétées. Lorsqu’un équipement doit être ouvert plusieurs fois par an, une protection réutilisable peut être plus pertinente qu’un isolant traditionnel qui doit être remplacé après chaque intervention.

Cette réflexion rejoint plus largement les méthodes visant à optimiser temps en manufacturing. Une intervention énergétique n’a véritablement de sens que si elle s’intègre au fonctionnement de l’usine sans provoquer des interruptions disproportionnées ou compliquer inutilement les opérations techniques.

Le calorifuge peut ainsi être planifié pendant des arrêts déjà programmés ou coordonné avec d’autres opérations de maintenance afin de limiter les temps d’immobilisation.

Mesurer les gains après les travaux

Pour vérifier l’efficacité des interventions, il est utile de comparer la situation avant et après la rénovation du calorifuge. La simple présence d’une nouvelle isolation ne suffit pas à démontrer que les pertes ont été correctement réduites.

Des relevés de température de surface peuvent apporter une première indication. Une baisse nette sur les zones auparavant chaudes traduit généralement une diminution des échanges thermiques avec l’environnement.

Les consommations globales du site peuvent également être suivies lorsque les conditions de production sont suffisamment comparables. Il faut toutefois rester prudent, car de nombreux facteurs peuvent influencer la demande énergétique d’une usine.

Pour isoler l’effet du calorifuge, il est souvent préférable de suivre plusieurs indicateurs :

• températures de surface avant et après intervention ;
• température du fluide aux différents points du réseau ;
• durée de fonctionnement des équipements de production de chaleur ;
• consommation énergétique rapportée au niveau d’activité ;
• état du calorifuge lors des inspections ultérieures.

Cette approche permet de vérifier non seulement le gain initial, mais aussi sa persistance dans le temps.

Réduire les pertes sans perturber la production

Dans un environnement industriel, l’amélioration énergétique doit rester compatible avec les contraintes d’exploitation. Il est rarement possible d’arrêter l’ensemble du site uniquement pour refaire le calorifuge.

Les travaux peuvent donc être organisés par zones. Une partie du réseau est traitée pendant qu’une autre continue à fonctionner, lorsque les conditions techniques le permettent.

Les périodes de maintenance programmée constituent également des opportunités intéressantes. Une canalisation déjà mise hors service pour une autre intervention peut être isolée ou remise en état sans créer un arrêt supplémentaire.

Le stockage des matériaux et l’accès aux zones de travail doivent eux aussi être anticipés. Dans un atelier très occupé, une intervention mal organisée peut gêner les circulations ou l’accès aux machines.

La planification doit donc associer les responsables énergie, maintenance, production et sécurité. Cette coordination permet de choisir les créneaux les moins perturbants et de traiter progressivement les réseaux prioritaires.

Conclusion : cibler les pertes avant d’isoler systématiquement

Le calorifuge industriel constitue un levier efficace pour limiter les déperditions sur les réseaux chauds d’un site de production, mais son efficacité dépend avant tout de la qualité du diagnostic. Les températures, les durées de fonctionnement, les singularités, l’état de l’isolation et les besoins de maintenance doivent être analysés avant de définir les travaux.

En résumé, réduire durablement les pertes thermiques consiste à traiter en priorité les réseaux les plus énergivores, à restaurer la continuité du calorifuge et à choisir des solutions compatibles avec l’environnement industriel. Une démarche progressive, mesurée et coordonnée avec la maintenance permet ainsi d’améliorer la performance énergétique du site sans transformer les travaux d’isolation en contrainte supplémentaire pour la production…
